D/N:600-19528-01

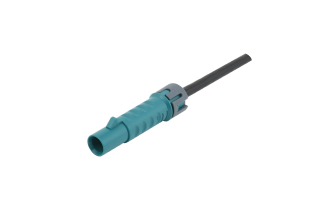

Mini Fakra(R-MF) 1Pos, Cable Connector Plug

  • 技术参数
  • 产品信息&外形尺寸
页面下载

技术参数

材质

*  塑胶主体:PPO

*  外导体:铜合⾦

*  中⼼针:铜合⾦

*  绝缘体:PP


电⽓性能

1.1 特性阻抗:50 Ω

1.2 频率范围: DC to 9 GHz

1.3 回波损耗:

       ≥ 15 dB, 6 GHz to 9 GHz

       ≥ 20 dB, DC to 6 GHz

1.4 插⼊损耗:≤ 0.1 x √f(GHz) dB

1.5 绝缘电阻:≥ 100MΩ

1.6 接触电阻:24mΩ Max

1.7 外接触电阻:6mΩ Max

1.8 测试电压:750V rms

1.9 ⼯作电压:335V rms

2.0 触点电流: ≤ 1 A DC

2.1 屏蔽损耗:≥ 65 dB


机械性能

2.2 机械寿命: ≥ 25 Times

2.3 插⼊⼒: ≤ 60 N

2.4 中⼼针保持⼒:≥50N

2.5 带锁保持⼒:≥ 110 N

2.6 ⼯作温度范围: -40 °C - +105 °C

2.7 防⽔等级:IP67
