D/N:600-13230-01

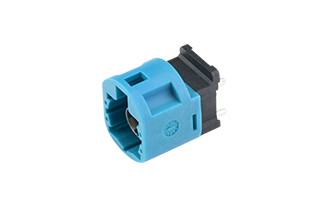

HSD PCB Plug, 4 Pin, V/T

  • 技术参数
  • 产品信息&外形尺寸
  • 印制板焊盘
页面下载

技术参数

材质

*  塑胶主体: PPA

*  外屏蔽: Phosphor Bronze

*  绝缘体: HTN

*  中心针: Copper Alloy


电气性能

1.1 特性阻抗: 100Ω

1.2 频率范围: DC to 2 GHz

1.3 回波损耗:

      ≥20 dB to 1 Ghz

      ≥17 dB to 2 GHz

1.4 插入损耗: ≤ 0.1 dB to 2 GHz

1.5 绝缘电阻: ≥ 1000 MΩ

1.6 接触电阻: ≤ 8mΩ

1.7 测试电压: 250V rms

1.8 工作电压: 100V rms

1.9 触点电流: ≤ 1.5 A DC

2.0 屏蔽损耗:

      75dB,up to 1GHz(IEC 62153-4-7)

      65dB,up to 2GHz(IEC 62153-4-7)


机械性能

2.1 机械寿命: ≥ 25 Cycles

2.2 插入力: ≤ 30 N

2.3 不带锁拔出力: ≥ 5 N

2.4 带锁保持力: ≥ 110 N

2.5 工作温度范围: -40 °C ~ +105 °C
